Elektrische ezfw bis 3kg. Schwenkwinkel 70-90 Grad einstellbar für Elektrojets.
Das el-030 wurde auf vielfachen Kundenwunsch für Elektrojets entwickelt. Als Vorgabe sollte eine Einbautiefe von 18mm nicht überschritten werden. Der Schwenkwinkel kann in einem Bereich von 70-90 Grad frei eingestellt werden. Auch bei dieser Lösung wird unser Controller el-con verwendet.

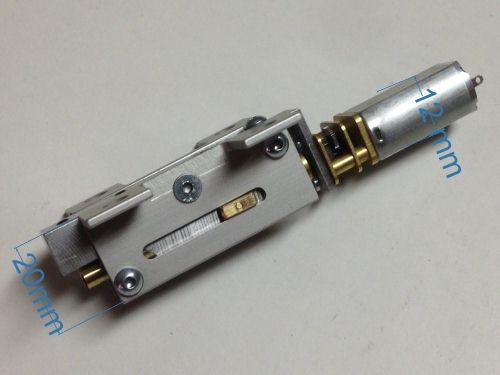

Auch unsere el-030 sind mit 12 Volt Motoren bestückt. Diese Antriebe sind etwas kleiner und schneller, haben aber dieselbe Kraft. Mit diesem Motor benötigt das ezfw für den Schwenkvorgang ca. 5 Sekunden. Die Mechanik hat 3mm Bohrungen für die Federbeine. Diese können aber auch aufgebohrt werden auf 4mm. Als Besonderheit kann der Schwenkwinkel, im Bereich von 70-90 Grad stufenlos eingestellt werden. Die Arretierung erfolgt formschlüssig in den Endstellungen. Bei den Mechaniken sind 3mm oder 4mm Federbeine nach Kundenwunsch dabei.

Bei diesem Typ ist der Motor auf der Gegenseite der Fahrwerksbeine montiert.

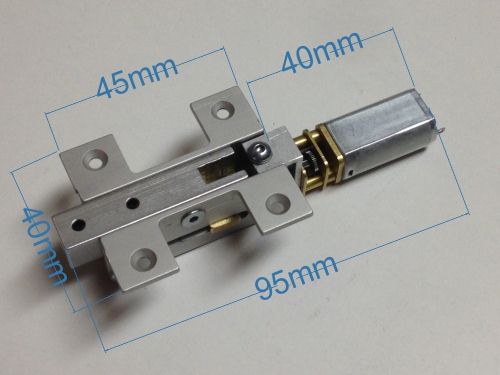

Gesamtmaße: L x B x H = 95x40x20mm
Flanschmaß: L x B = 40 x 45mm
Bohrungsmaß: L x B = 32 x 30mm
Gewicht mit 12 Volt Getriebemotor = 70 Gramm
Aussparung im Flügel sollte 14mm breit sein.
el-030 Elektroeinziehfahrwerk 70-90 Grad bis 3kg Fluggewicht. Preis 70.- € / Stück.

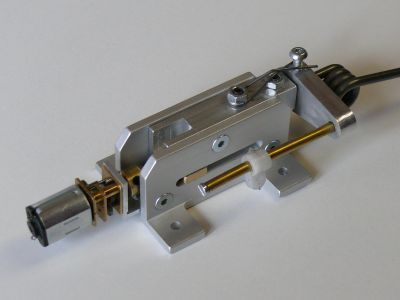

Das el-030 kann nun auch mit Grundwinkel montiert werden. Damit kann das Fahrwerk direkt an einen Spant oder auf eine ebene Fläche geschraubt werden. In diesem Fall wurde für eine 2-motorige Beach ein Heckfahrwerk bestellt. Unser CNC-Lenkhebel passt auch an dieses ezfw. An diese Mechanik wurden noch kleinere Getriebemotoren angebaut werden. Dabei haben die Antriebe die gleich Kraft und die gleiche Stellgeschwindigkeit.
el-030g Elektroeinziehfahrwerk mit Grundwinkel bis 3kg Fluggewicht. Preis 70.- € / Stück.

Elektrisch einziehbares Heckfahrwerk.

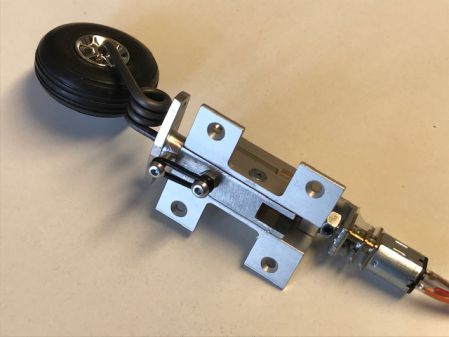

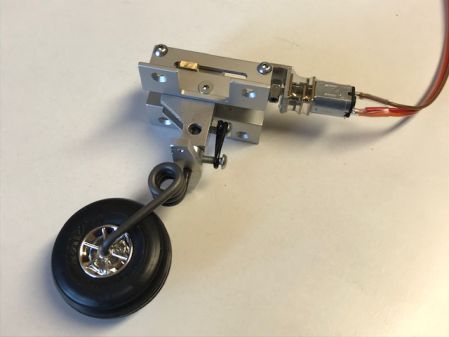

Als Besonderheit kann das kleine el-030 auch als einziehbares Heckfahrwerk für Großmodelle verwendet werden. Hierfür kommt extra noch ein kleinerer Elektromotor zum Einsatz. Das Federbein vom Heckfahrwerk ist aus 3mm Federstahldraht gefertigt und hat eine Rückstellung. Über den kleinen Ruderhebel wird das Heckfahrwerk vom Seitenruder aus angelenkt. Dies kann mit einem dünnen Drahtseil oder Leinen erfolgen. Das hat sich in der Praxis gut bewährt. Im eingefahrenen Zustand ist die Anlenkung lose. Das Heckfahrwerk wird einbaufertig mit einem 40mm Rad geliefert und kann an unseren Controller el-con3 angeschlossen werden.

Die Länge vom 3mm Federbein und der Raddruchmesser wird nach Kundenwunsch hergestellt.
Nachfolgend ein Kundenbeispiel..
Das Gewicht ist 72 Gramm.
110mm ist das Maß Mechanik einschließlich 40er Rad.
Der Motor steht 30mm hervor. Dieser ist aber im Rumpf.
Gesamtlänge also über alles 140mm.
Länge ausgefahren 85mm ab Unterkante Mechanik einschließlich Rad.

el030 04el030 05
el-30h Elektrischen Einziehfahrwerk für das Heck. Preis 85.- € / Stück.

Zugekaufte elektrische Einziehfahrwerke.

Die hochwertigen elektrischen Einziehfahrwerke mit 4mm Fahrwerksbeinaufnahme aus Metall, werden direkt vom Empfänger über ein Servoanschlußkabel angesteuert. Wird ein Y-Kabel benutzt, genügt ein Kanal. Servo und Anlenkgestänge werden nicht mehr benötigt, die ideale Nachrüstlösung. Dabei ist eine Montageplatte für die Grundinstallation. Die Fahrwerke der Größe M sind für Modelle bis max. 3kg geeignet.

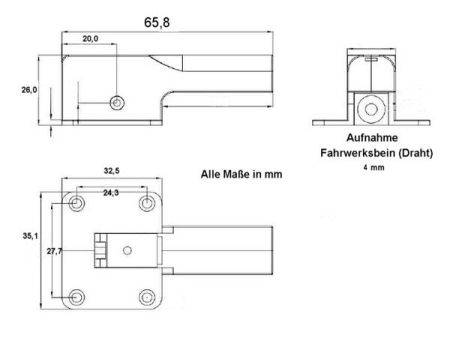

Technische Daten der elektrischen Einziehfahrwerke M:

Schwenkwinkel = 90 Grad
Stellkraft 4,8 und 6 Volt = 1.6 kg/cm / 1.8 kg/cm
Stellzeit 4.8 / 6.0V: = 0.7s/90° / 0.55s/90°
Gewicht:= 44 g
Betriebsspannung:= 4.8 – 6.0V
Abmessungen:= 65.8 x 35.1 x 25.1 mm

Immer wieder fragen Kunden nach einfachen und günstigen Elektromechaniken, welche mit 4,8-6 Volt betrieben werden können. Da unsere selbst hergestellten Elektromechaniken mit 12 Volt betrieben werden und doch einige Wochen Lieferzeit haben, bieten wir die zugekauften Mechaniken nun auch an. Diese werden dann direkt an den Empfänger angeschlossen und benötigen nur eine sichere Stromversorgung, da ein höherer Stromverbrauch vorhanden ist.

Für unsere Mechaniken gibt es immer Ersatzteile, Daher sind diese etwas teurer. Wenn die zugekauften ezfw den Dienst verweigern, müssen diese entsorgt und neu gekauft werden. Auch ist der Antrieb fest auf der Seite der Federbeine plaziert und die Feder muss entsprechend weit von der Mechanik angebracht werden..

Was uns jedoch vom Mitberwerber unterscheidet, ist die passgenaue Herstellung der Feder- oder Telebeine. Die Längen für das lenkbare Bugfahrwerk und die Hauptfahrwerke nennen uns die Kunden. Wir stellen diese passgenau her. Auch gibt es z. B. die kompletten ezfw für die Kwik FLy von Graupner incl Räder und Zubehör als Set.

Frage Sie einfach mal bei uns an.

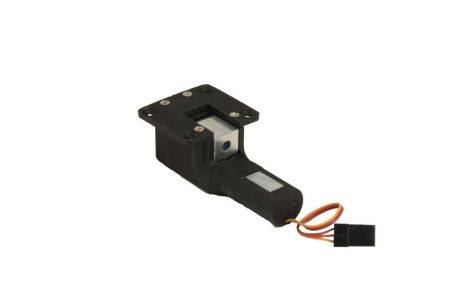

el zkt1el zkt4
el-30m Elektrischen Einziehfahrwerk für das Hauptfahrwerk. mit 4mm Federbeinen Preis 20.- € / Stück.

Anlenkungen vom Bugfahrwerk.
Aufrüstsatz lenkbares Bugfahrwerk, bestehend aus 4mm Federbein mit Federwindungen nach Kundenwunsch, Einstich in Federstahl, Lenkhebel aus Alu mit Rückstellung. Die Anlenkung vom Bugfahwerk kann mit Diamantlitze oder Leinen erfolgen

ezf-bug1 Aufrüstsatz lenkbares Bugfahrwerk mit Lenkhebel. Preis 15.- € / Stück.

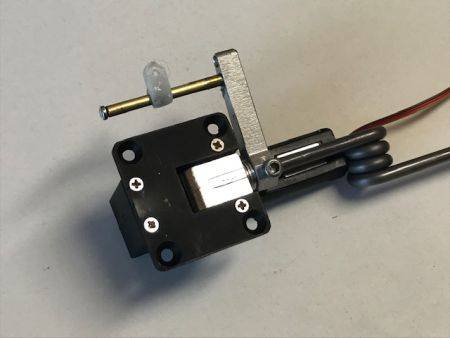

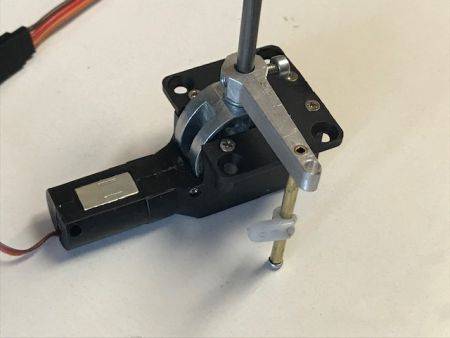

Aufrüstsatz lenkbares Bugfahrwerk, bestehend aus 4mm Federbein mit Federwindungen nach Kundenwunsch, Einstich in Federstahl, CNC-Lenkhebel aus Alu mit Rückstellung. Die Anlenkung vom Bugfahwerk kann mit Schubstangen oder Bowdenzug erfolgen
el030 06el030 07
ezf-bug2 Aufrüstsatz Lenkbares Bugfahrwerk mit CNC-Lenkhebl aus Alu. Preis 20.- € / Stück.
